Relevant instructions for machining deburring of small modulus gears

Commonly used methods for deburring small modulus gears include manual, mechanical processing, barrel grinding and chemical deburring.Among them, the relevant descriptions of mechanical processing deburring are as follows, for reference.

机械加工去毛刺：

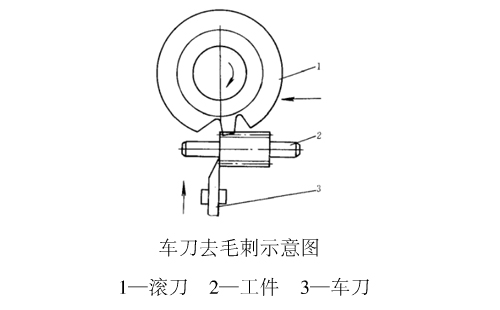

1、车刀去毛刺

这是滚齿或铣齿机上最常见的方法，这种方法简单、方便，见下图。

车刀安装在工件滚铣刀出刀面处，在滚削过程中工件旋转，车刀切去在出刀面处的全部毛刺。

2、多刃刀具去毛刺

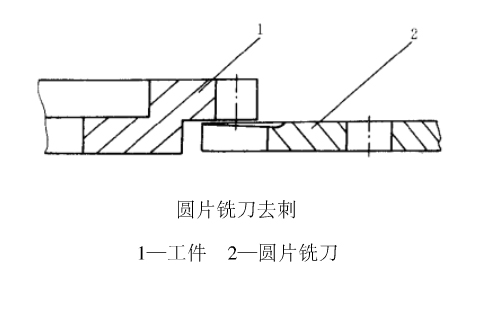

是用圆片铣刀安装在工件滚齿时出刀面处，铣切去毛刺。

3、双滚刀去毛刺

在滚削齿轮、Shaft gear时，有些机床不允许装夹去毛刺装置和工具，而可以用滚刀在加工过程中去除毛刺。

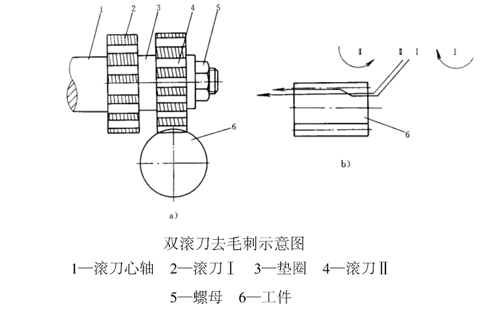

下图是双滚刀去毛刺示意图。滚刀轴1上装有滚刀2和4，两把滚刀用螺母5锁紧。

在滚削过程中，滚刀Ⅰ顺时针转动，切入工件至齿深，然后沿工件轴向进给，同时沿切入方向退出切深的1/4~1/2，见图示Ⅰ的滚切示意路线直至出刀面。

当Ⅰ刀退出后，滚刀Ⅱ逆时针转动，沿工件轴向切至齿深，并沿工件轴向滚切(见图示Ⅱ的滚切路线)，这样在gear的两端面上均不会出现滚切的毛刺。
