Tooth profile correction method of injection gear (for reference)

The tooth profile correction methods of injection gears include various involute tooth profiles and cycloid tooth profiles. The relevant descriptions are as follows for reference.

注塑齿轮齿形修正原因：

注塑齿轮的齿形，应与注塑模具的型腔形状一致，但是由于塑料在注射成形过程中有收缩，因此注塑模具尺寸应适当加大。这就必然导致工件理论齿形与模具齿形的不致，因此，在设计模具齿形时必须加以适当修正。

注塑齿轮齿形修正方法如下：

1、渐开线齿形修正方法

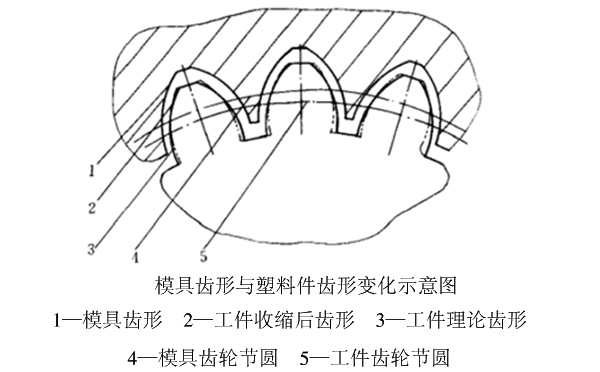

从上图中可以看出工件实际齿形与理论齿形并不致，而齿形的变化可以看成是齿形压力角的变化。

压力角的变化可按下述公式计算：

2、摆线齿形修正方法

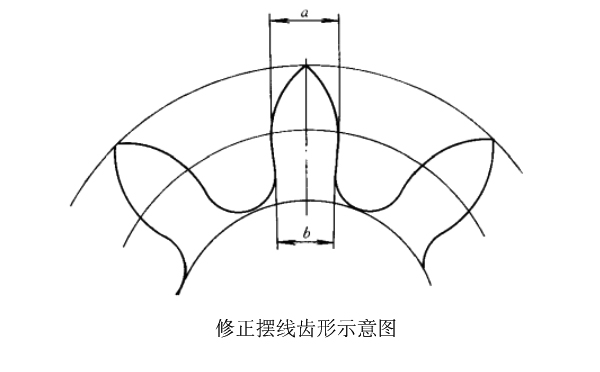

在修正摆线齿形中，如上图所示的齿形，其特点是a>b。尺寸由于塑料成型后，尺寸有收缩，会造成齿形在b处卡死，而使塑件脱模困难。

因此，这一类齿形必须进行齿形的工艺性修正。保证齿形满足b>a。
