Machining planetary gears produces "geometric eccentricity" solutions

The solution of machining planetary gears to produce "geometric eccentricity" is described below for reference.

In order to solvePlanetary gear装夹时存在“几何偏心”的问题，设计了—种自动定心的行星齿轮磨齿夹具，其设计简图如图6所示。

夹具的工作过程为：拧紧带肩六角螺母1推动压板3向右移动，进而推动涨套4向右移动，由于涨套4与芯轴7为锥面接触，当涨套4向右移动时，其会沿径向涨开，从而涨紧行星齿轮5的内孔使行星齿轮径向自动定心，消除了定位间隙，然后拧紧螺栓2，实现行星齿轮轴向定位牢固可靠。

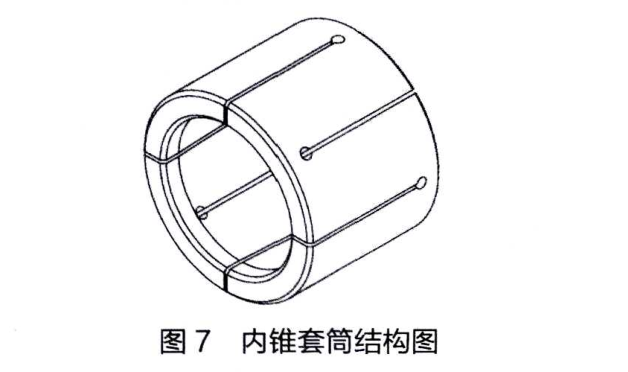

夹具设计和制造关键点为：为保证夹具定心精度，涨套的设计尤为重要，在此设计为如图7所示结构。

此种结构由于两端分别有四个开口，可使涨套均匀涨开。另外，涨套在制造时其内锥面需与芯轴外锥面进行配研，接触面积达90％以上，从而保证定心精度。

由于此种装夹方式可以消除定位间隙，且装夹可靠，故可以很好地避免“几何偏心”的存在，从而可提高行星齿轮磨齿加工精度。
