When machining gears, how to avoid grinding the tooth grooves on the tooth root?

1、加工外齿轮时，不磨齿轮齿根齿槽部位必须采用磨前滚刀对齿形进行预加工

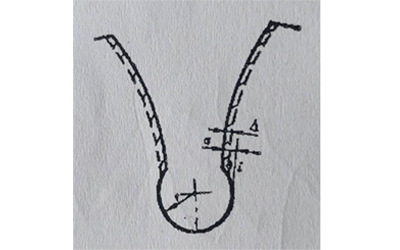

磨前滚刀和普通滚刀不同之处在于，磨前滚刀的刀齿顶部采用触角的刀头，在齿轮齿根圆处的展成加工中会产生一定量的根切，是被Machining gear的齿根部位预先成型，同时将齿面大部分余量切除，在齿形齿厚处均匀需留出磨齿时的余量，以便在磨齿中实现不磨齿根的要求，见下图所示。

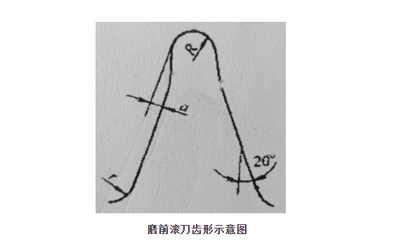

磨前滚刀齿形见下图所示。

2、与以上同理，在加工内齿圈不磨齿根圆部位必须采用磨前插齿刀对齿形进行预加工。

3、对磨前滚刀的选择

磨前滚刀有单圆弧和双圆弧之分。齿根圆角、磨削凸台和齿根表面的加工质量对齿轮弯曲疲劳强度影响很大，在条件许可时，建议采用单圆弧齿根，也即采用单圆弧磨前滚刀进行齿形预加工。

4、对磨前插齿刀的选择

磨前插齿刀和磨前滚刀同理，不在赘述。如有更多疑问或加工需求，可向EP 免费咨询。
