Two methods of gear hobbing machining worm gear: radial feed method and tangential feed method

The two methods of gear hobbing machining worm gears: the radial feed method and the tangential feed method are described as follows, for reference.

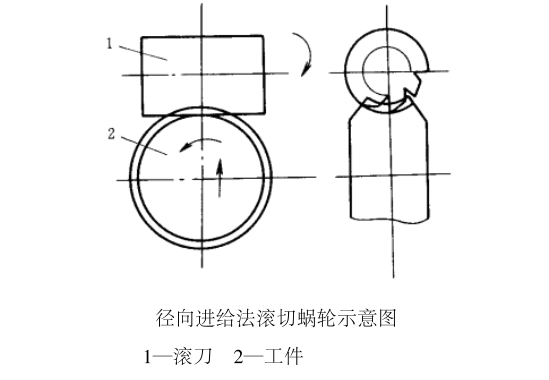

1、径向进给法

这种滚切法生产率高，加工方便，但齿面质量稍差。

在滚切蜗轮时，将滚刀调整在蜗轮宽度中心，沿蜗轮径向进给。切至齿深，使滚刀轴线处于工作蜗杆轴线理论位置上。

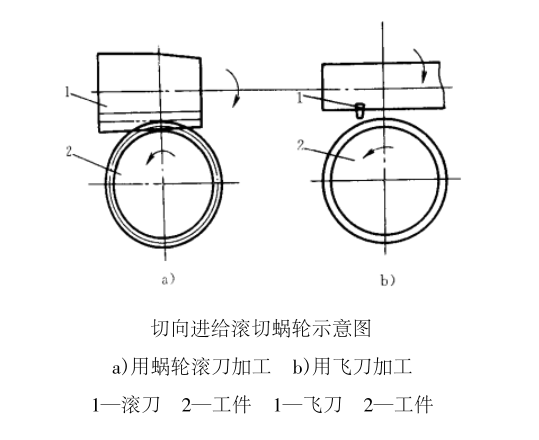

2、切向进给法

这种方法加工蜗轮可以提高齿面加工质量。一般滚刀要做成锥形滚刀，也可用飞刀。

在滚切蜗轮时，调整滚刀位置，使其轴线与蜗轮轴线处于蜗轮副理论啮合位置。

滚切过程中，滚刀逐渐沿切向切入齿坯。
